Aletas de contención de tierras de hormigón armado. Zapata con forma rectangular en planta y alzado con coronación horizontal o inclinada. Posibilidad de empotrar ninguno, uno o los dos lados del alzado. Tierras en trasdós horizontales o con talud inclinado. Acciones consideradas: peso propio de hormigón y de las tierras, empuje de tierras en trasdós, sobrecarga en trasdós.

CivilCAD2000 desarrolla la discretización automática de la aleta y la generación de cargas asociadas a cada acción. El programa obtiene los esfuerzos, reacciones y desplazamientos mayorados para cada tipo de carga y genera las envolventes para cada instante del proceso constructivo en los estados límite último y de servicio. El proceso seguido se ajusta a las especificaciones establecidas en las normas EHE/IAP.

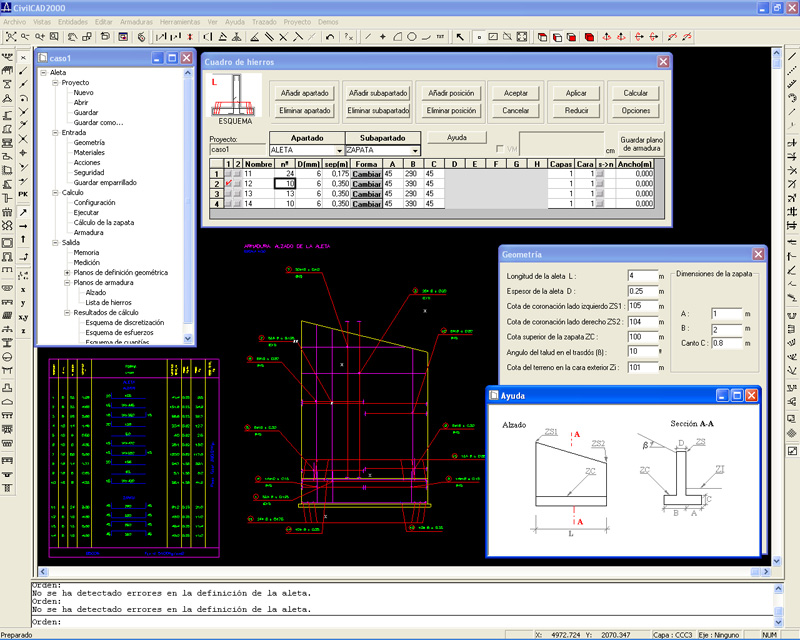

El usuario obtiene mapas de esfuerzos longitudinales y transversales en el alzado de la aleta, esquemas de cuantías de armadura vertical y horizontal así como las tensiones en el terreno bajo la zapata.

Con el módulo de aletas pueden obtenerse los siguientes resultados:

• Medición de la estructura: unidades de medición y presupuestos parcial y total.


• Memoria de cálculo: con la definición de la aleta, las acciones y los resultados de los cálculos realizados.


• Gráficas de resultados: esquema de discretización, mapas de esfuerzos y cuantías.

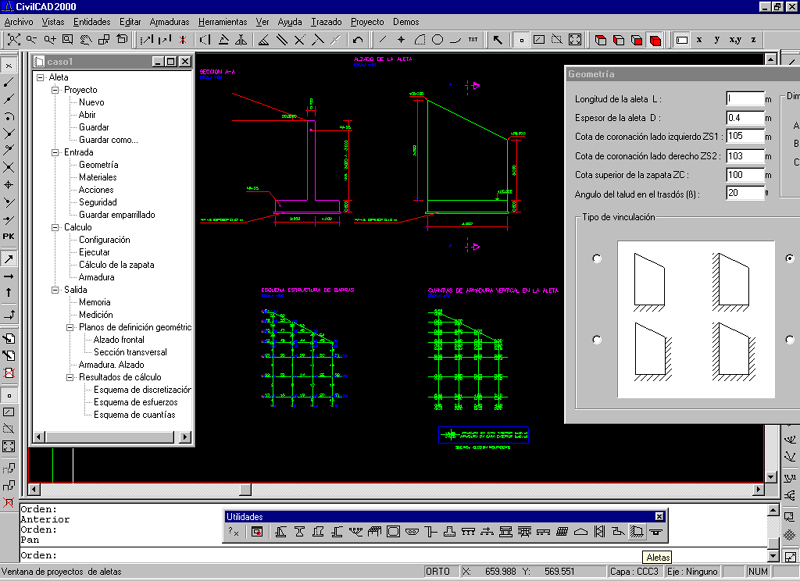

• Planos de definición geométrica: planta, alzado y sección transversal.


• Planos de armadura: alzado de definición de la armadura y lista de hierros con el despiece.
