Aplicación: Este módulo permite proyectar estribos cerrados de puente.

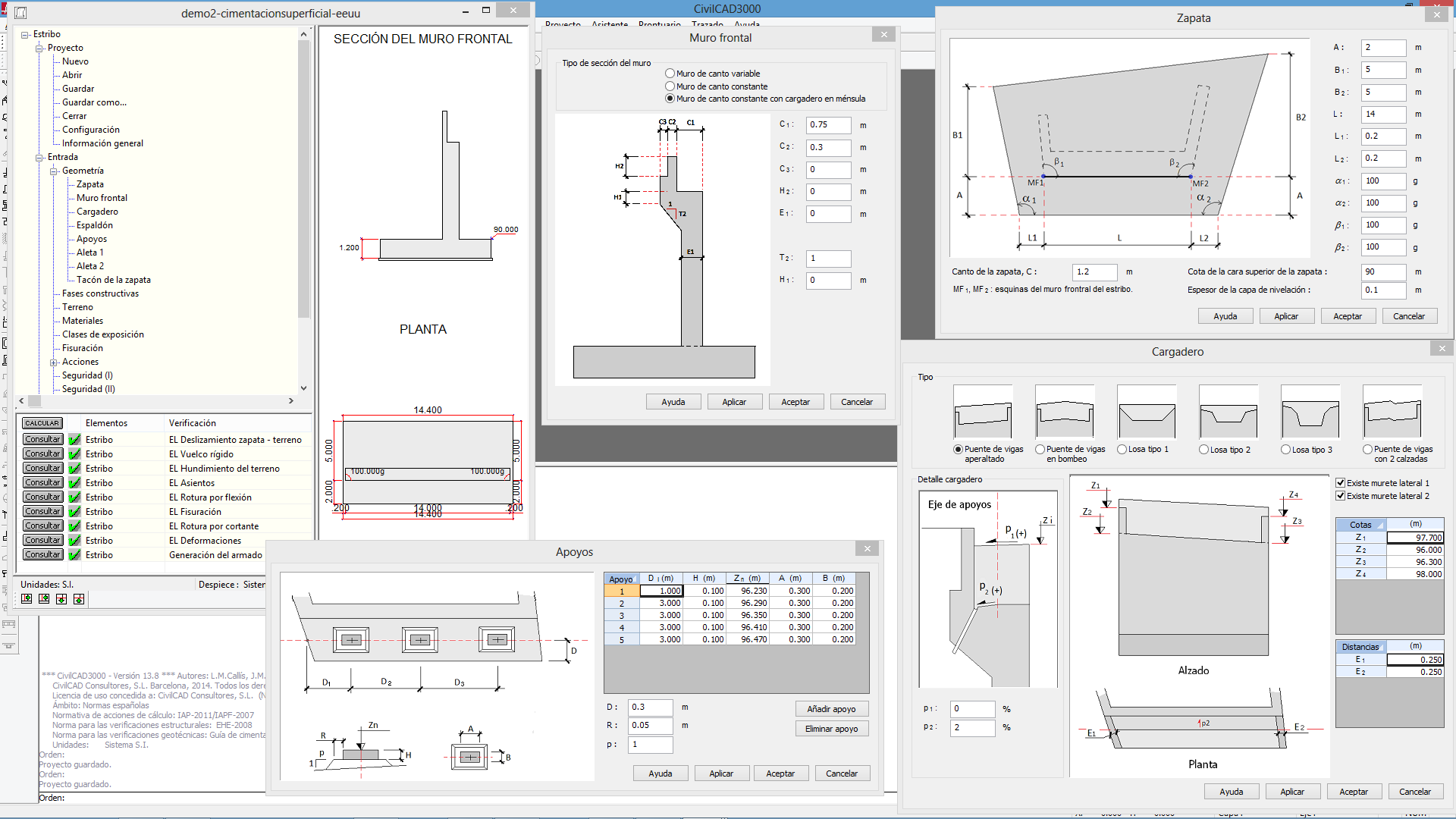

La cimentación puede estar constituida por una zapata con forma de trapecio cualquiera y posible tacón en su base.
Igualmente puede proyectarse una cimentación pilotada constituida por un encepado con pilotes distribuidos por filas, teniendo libertad total para su ubicación en planta.
El muro puede ser de canto de variable y existen tipologías diversas de cargadero.
Las aletas pueden ser en voladizo o bien estar constituidas por un muro de canto variable con voladizo opcional.

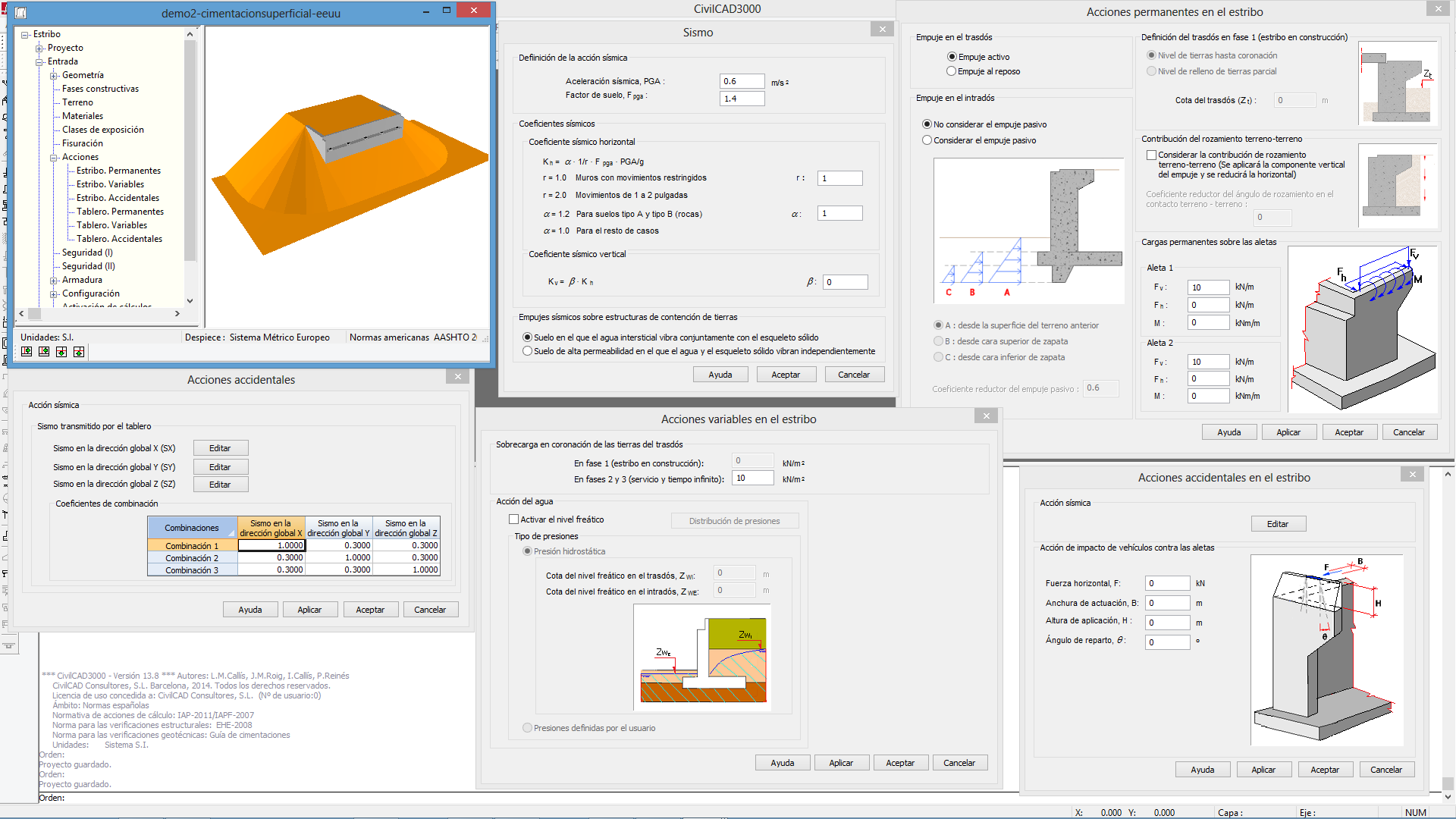

Las cargas consideradas son el peso propio de hormigón y tierras, las sobrecarga en trasdós, empujes de tierras, presencia de nivel freático, acción sísmica y acciones horizontales y verticales, permanentes y variables transmitidas por el tablero del puente.
Se permite la consideración de tres fase de cálculo:
- Fase 1: estribo en construcción
- Fase 2: estribo en servicio
- Fase 3: estribo a tiempo infinito.
|
|

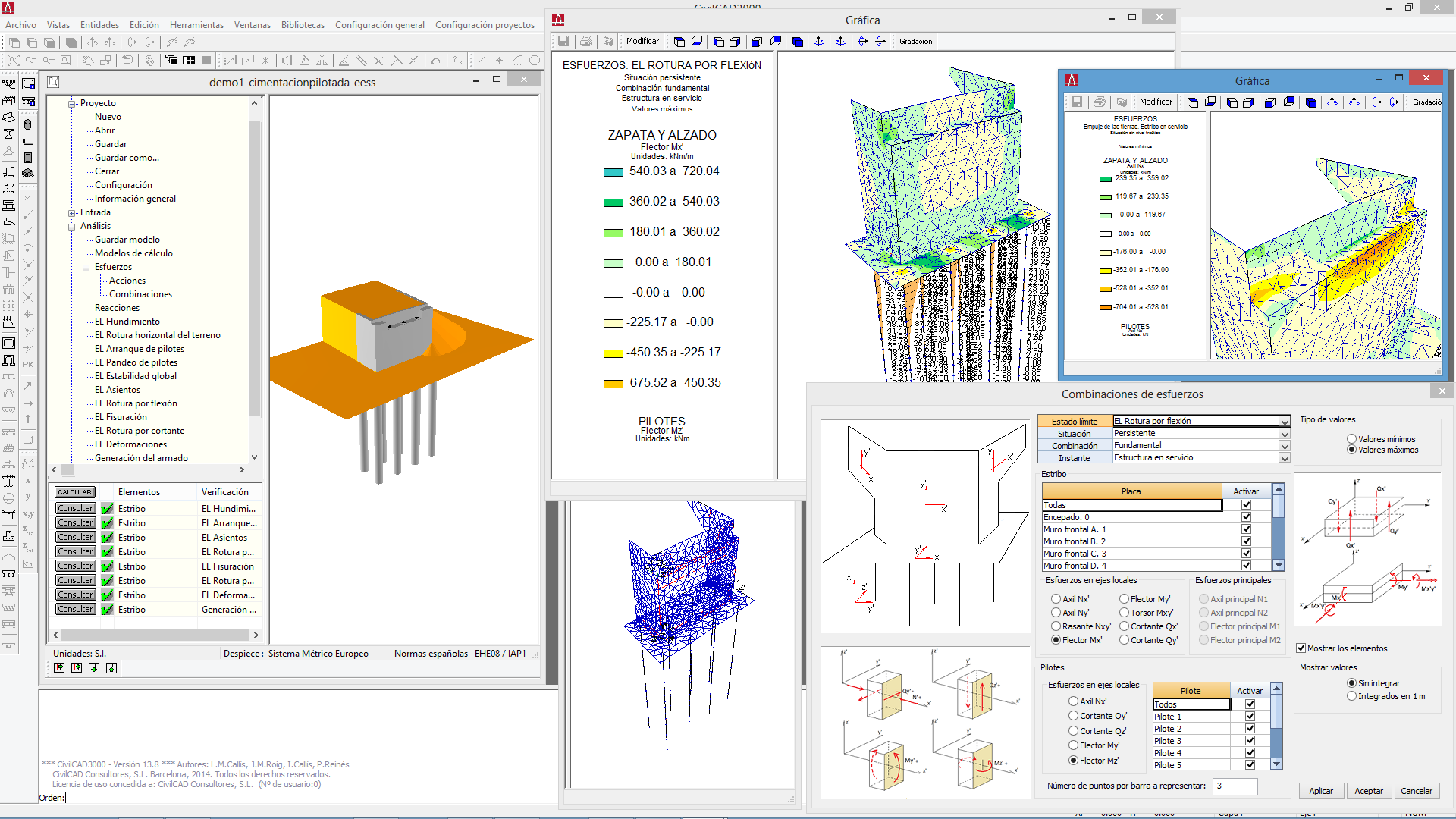

Cálculo: CivilCAD3000 lleva a cabo el cálculo de esfuerzos mediante un modelo de elementos finitos tipo placa (TCCL1) y tipo prisma.
El análisis permite la verificación de los siguientes estados límite:
- EL deslizamiento (obtención del coeficiente de seguridad)
- EL vuelco (obtención del coeficiente de seguridad)
- EL Hundimiento (cálculo de las tensiones en el terreno)
- EL Arranque de pilotes
- EL Asientos
- EL Deformaciones
- EL Hundimiento de pilotes
- EL Rotura por flexión
- EL Rotura por cortante
- EL Fisuración
|
|
Resultados: Con el módulo Estribos pueden obtenerse los siguientes resultados:
- Medición de la estructura: unidades de medición y presupuestos parcial y total.

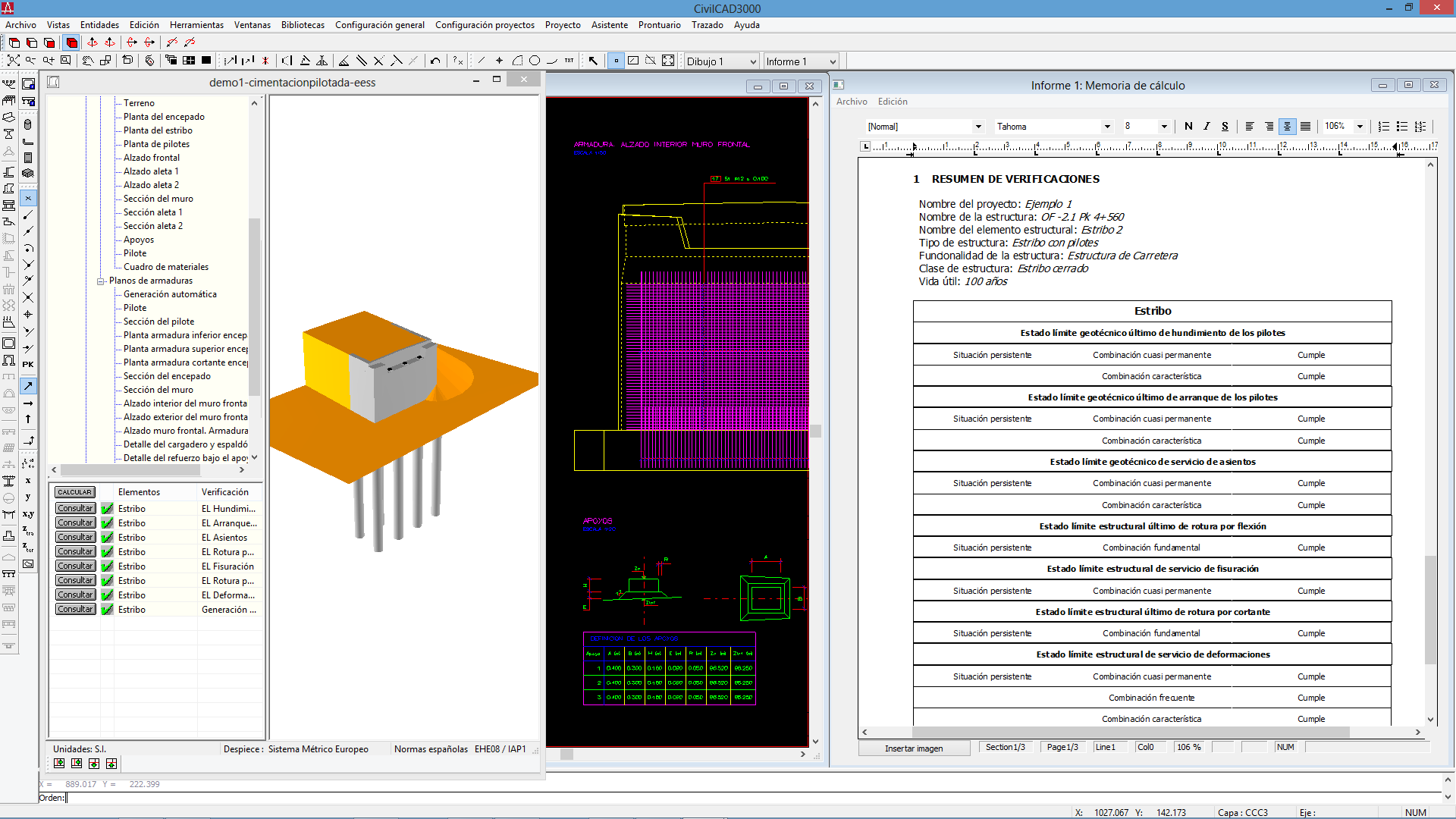

- Memoria de cálculo, con la definición del estribo, las acciones y resultados de los cálculos realizados.
- Gráficas de resultados: esquema de discretización, mapas de esfuerzos y de cuantías de armadura en zapata, muro y aletas.
- Planos de definición geométrica: planta general, alzado frontal, alzado de las aletas, sección transversal, y visualización tridimensional del estribo.

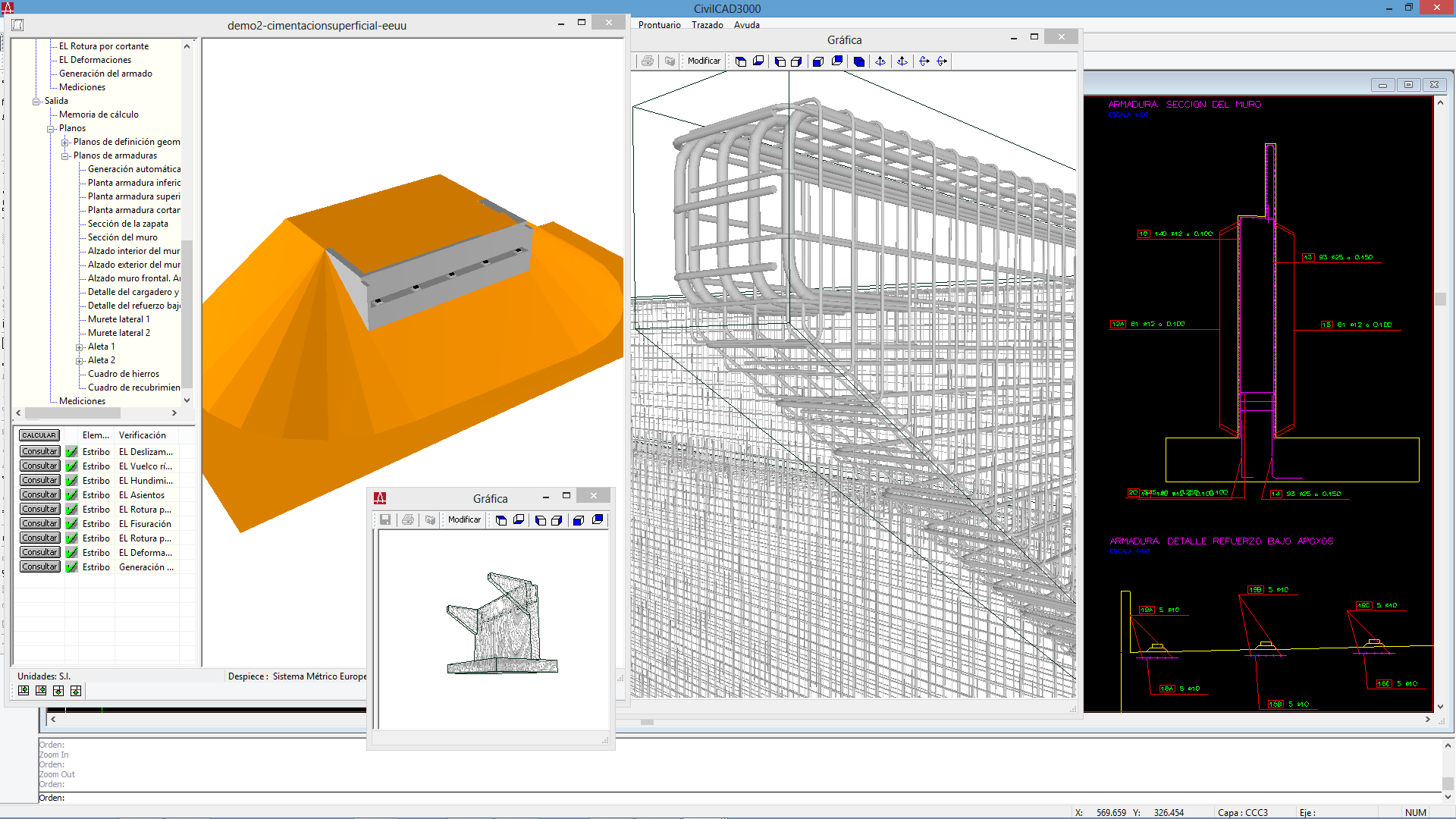

- Planos de armadura: planta de la zapata, sección transversal, alzado del muro, alzado de las aletas y lista de hierros con el despiece del armado.
|
